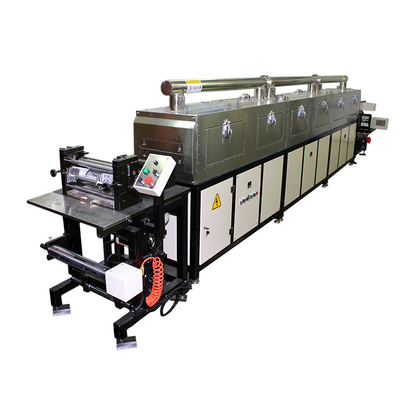

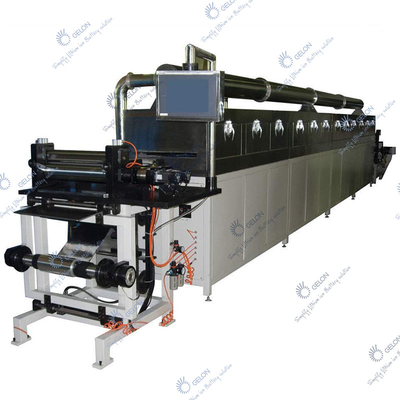

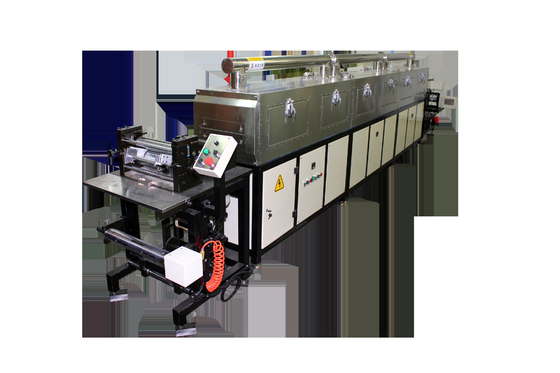

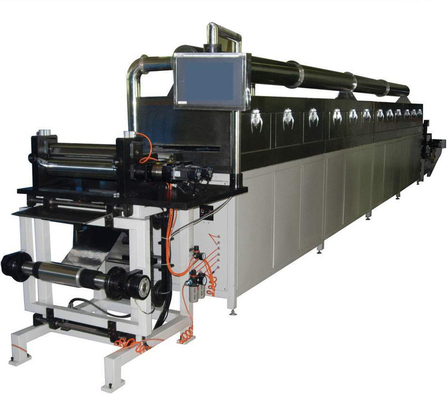

De Machine van de de Schraperdeklaag van Ion Battery Automatic Rewinding Pilot van het Gelonlithium voor de Machine van de Batterijproductie

De Machine van de de Schraperdeklaag van Ion Battery Automatic Rewinding Pilot van het Gelonlithium voor de Machine van de Batterijproductie

Productomschrijving

I.Technical specificaties:

1.Basic materiële dikte: aluminiumfolie 0,012~ 0.030mm; Koperfolie 0,008 ~ 0,030 mm;

2.Basic materiële breedte: aluminiumfolie 100440mm; Koperfolie 100440mm.

3.The max.thickness van natte deklaag: 80~400um (de viscositeit van de dunne modder wordt toegestaan)

4.The max. deklaagbreedte: 440mm, de max. breedte van het deklaagbroodje: 500mm

5.The mechanische bandsnelheid: 0,5 (Maximum) ~ 8m/min;

6.The deklaagsnelheid: 0. 5 ~ 5m/min (verschillend van met het dunne moddermateriaal, de dikte, de viscositeit)

7.Total lengte van de machine: 2m*Drying doos 4 part+3m=11m

8.Power levering: 380V 50HZ 40KW

9.Air levering: 0.5-0.7MPa

II.Technical Parameters:

1.Coating methode:

(1) Intermitterende deklaag

a.The eerste oppervlakte die automatisch fixed-length segment met een laag bedekken;

b.composite het zij automatische volgen die de eerste kant met een laag bedekken;

c.the lengte van het interval van de samengestelde deklaag.

(2) Ononderbroken deklaag

2. Intermitterend Deklaaghiaat: 58000mm±1mm (regelbaar);

3.Coating nauwkeurigheid:

a.dry dikte van de nauwkeurigheidstolerantie: enige zijkathode: ±2.5μm, enige zijanode: ±2.5μm (testend 4-5 punt op in dwarsdoorsnede, 100mmopdeVerticalesectie)

b.coating de positieve en negatieve groeperingstolerantie: ≤ ± 1.0mm

c.The gemiddelde lengtetolerantie: ≤ ± 1.0mm;

d.The gemiddelde breedte van de tolerantie: ≤ ± 1.0mm.

4.The-de diameter van de broodjeskern: 3 duim, met gas het toenemen schacht;

5.Tension controle: Tandspanning, gewichts constante spanning

6.Correction controleprecisie: ±0.01mm, het verbeteren precisie: ±1mm

7.Operator lopend op de voorzijde van machine

8. Drogend Type:

a.hot aan de lucht drogend, hete luchtcirculatie;

b.Heating: elektrische heating9KW*4part=36KW

c.hot luchtvolume: : 2300 (regelbare) M3/h ×4part=9200M3/h

d.exhaust luchttarief:. 2300M3/h

9. Ovenlengte: 2m/part*4part=8m

10. Oven Material: roestvrij staal zowel binnen als buiten;

11. Oventemperatuur: kamertemperatuur ~ 150 ℃, 4 onafhankelijk regelbare segmenten, de nauwkeurigheid ℃ van de temperatuur <>controle;

III.Main structureer:
