Productdetails:
|
Gewicht (kg): | 200 | Toepasselijke Industrie: | lithium ionenbatterij |
---|---|---|---|
Naam: | Semi-auto Windende Machine | Poeder: | 2KW maximum |
Windende Staaf: | 3.5mm O.D | Elektrode het Winden Grootte: | 1432mm OD |
Kathode het Winden: | Alu. folie met een actief materiaal met een laag dat wordt bedekt dat | Anode het Winden: | Koperfolie met grafiet met een laag dat wordt bedekt dat |
Separator het Winden: | PP of PE | Diktewaaier: | Minder dan 100um |
Maximumbreedte: | 70mm | Breedte: | 3080mm |
Markeren: | Semi Automatische windende machine,Lithium Ion Battery Production Machine,Machts automatische windende machine |

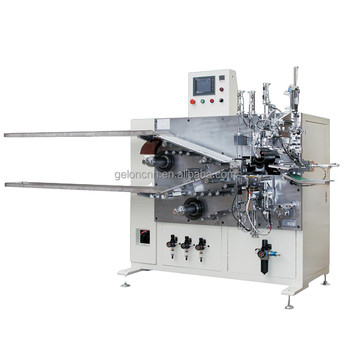

Hoge Gelon - windende die machine van de kwaliteits de Halfautomatische macht voor de productiemachine van de lithium ionenbatterij wordt gebruikt
Productomschrijving
Halfautomatische machts windende die machine voor vervaardiging van de lithium de ionenbatterij wordt gebruikt
Poeder | 2KW maximum |
Windende Staaf | 3.5mm O.D |
Elektrode het winden grootte | 1432mm O.D/25-70mm L |
Kathode/Anode het winden |
Kathode: Aluminiumfolie met een actief materiaal met een laag dat wordt bedekt dat Anode: Koperfolie met grafiet met een laag dat wordt bedekt dat Diktewaaier: 100300μm Voorgestelde Lengte over alles: <1200mm> Maxiumbreedte: 700mm |
Separator het winden |
Pp of PE Diktewaaier: <10mm> Max.adaptable rangschik: dikte <10mm> Breedte: 3080mm Lengte: 30100mm |
Elektrode het winden grootte |
1432mm O.D 2570mm L |

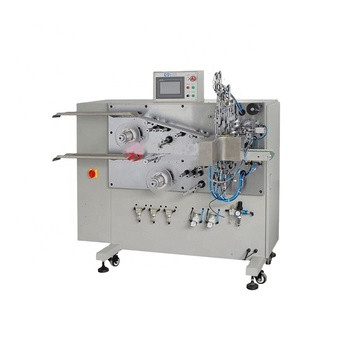

1.GN reeks halfautomatische windende machine voor cilinder & vierkante cellenkern.
Functies van materiaal: Het winden van de de elektrodenvlokken en separator in celkern (cilinder of vierkante cellen)
2, Materiaalkenmerk
a. enige windende kern en het nemen van uit windende naald van beide zijstructuren.
b. het voedend de elektrodenvlokken manueel, automatische automatisch hangt winden, vervangend de automatische naald, de lijmband en de automatische output de gebeëindigde celkern aan;
c. het actieve afrollen van twee broodjes van separator, met regelbare constante trekkracht;
d. De software kan als „Kathode eerst Voedend“, „Anode eerst Voedend“ of „allebei worden geplaatst die“ voeden.
e. Kan de elektrode met lengte van 1800mm winden. (Kern Dia. is neen meer dan 26mm)
f. elektrode voeden met handboek, spanning is regelmatig.
g. het winden de snelheid is regelmatig, is de spanning van kern regelmatig.;
3, Technologieindex
a. Dia. van het winden van naald: φ4 (norm), φ3.5;
b. Separatorbreedte: 30 ~ 60 mm;
c. Elektrodenbreedte: 33 ~60 mm;
d. Elektrodenlengte: 300 ~1500 mm;
e. Het winden Dia.: φ14-26mm;
f. Separator Dia.: φ76mm (3inch), Max Dia.: φ250mm;
g. De breedte van geëindigde band: 10 ~ 40 mm;
h. Geëindigde bandcirkel: 0.2-1.5 cirkel
i. De spanning van separator is regelbaar.
j. Spanning van kathode en anodeelektrode: de goedkeuring vac-absorbeert manier.
k. Het winden precisie: de fout voor separator en Anode, Anode en kathode minder dan ±0.5 mm; (lengte van elektrode minder dan 500mm).
P.S.: Breedte van elektrodenfout <>±0.1mm;
De buigende fout ±0.2mm/500mm van „S <>“van de elektrode;
Separator turriform fout<> ±0.2mm
l. Materiaalcapaciteit: 6 p.p.m.; (Elektrodenlengte<800mm>
m. FTY>98%
