Productdetails:
|
| Productnaam: | Broodje om Automatische Scheurende Machine te rollen voor Batterijelektrode het Scheuren | Functie: | elektrode het scheuren |
|---|---|---|---|
| Batterijtype: | Cilinder, Zak, Prismatische cel | Materiaaltype: | Volledige Automatisch |
| Efficiency: | hoog rendement | Voltage: | 380V |
| Breedte: | 1800mm | Snelheid: | 1-100m/min |
| Markeren: | 100m/min de Machine van de batterijassemblage,Broodje om automatische scheurende machine te rollen,Elektrode die automatische broodjessnijmachine scheuren |
||

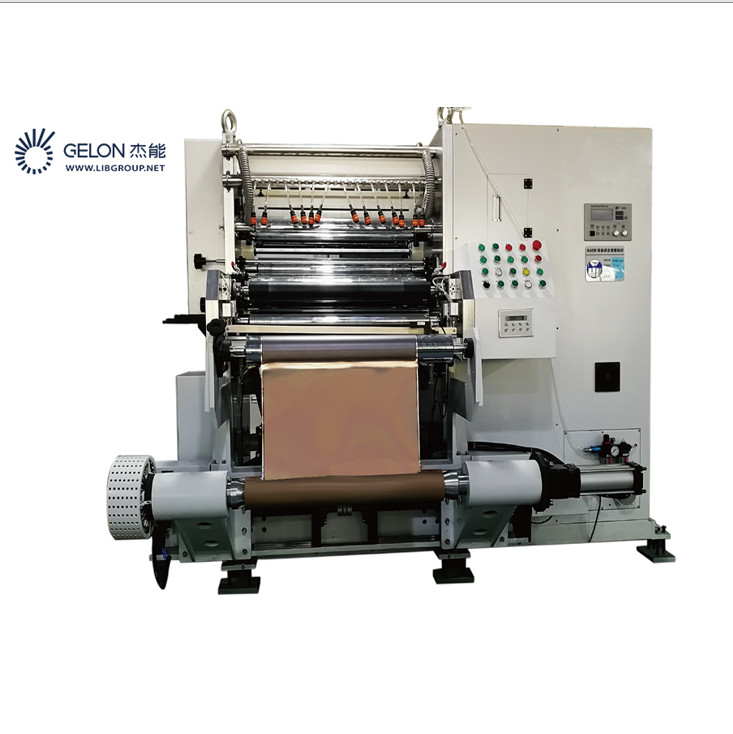

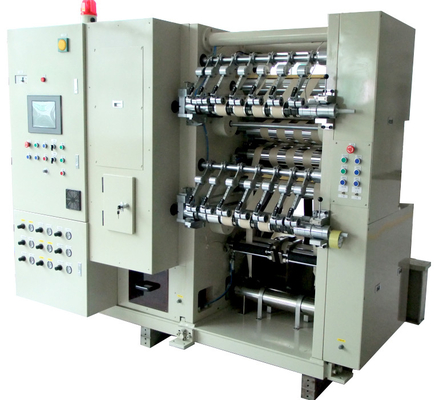

Broodje om Automatische Scheurende Machine te rollen voor Batterijelektrode het Scheuren
1.1 invoering van principe

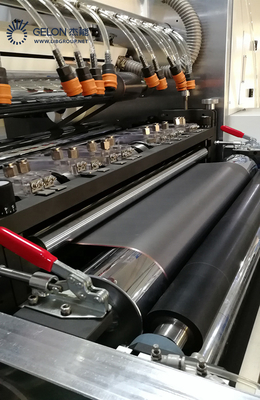

De gerolde kathode/de anodeelektrode worden geladen in het broodjesmechanisme, en door de machtstractie, wordt de elektrode verzonden naar de geplaatste snijder die volgens de processpecificaties voor het scheuren wordt geschikt, en het hogere en lagere opnieuw opwindende apparaat verzamelt de spleetelektrode in het broodje, en de randmaterialen worden verzameld door het rand materiële apparaat. Het materiaal wordt bijgestaan door het systeem van de afwijkingscorrectie, het systeem van de spanningsaandrijving, het systeem van de stofzuiging (met inbegrip van het stof van de messenzuiging) en andere hulpprecisieverrichting om het stabiele scheuren van de elektrode, braam, eerlijkheid en andere procesindicatoren binnen de proceswaaier te verzekeren.
1.2 processtroom
Het overdrachtvervoer die het af te wikkelen materiaal laden zich reels→èreceived setè→Over-rol die van het platform→èTraction de roller→èSlitting die mes boven en beneden het glijden verschil axis→èEdge materiaal opnieuw opwinden rewinding→èSet de vereiste elektrode die →èSeparately het systeem van de elektrodengroepering tension→èSwitching aan automatic→èPress wordt geplaatst het systeem om button→èThe materiaal te beginnen automatisch te scheuren en verzamelt in broodjes.
| Nr. | Punt | Technische parameter | Opmerking |
|
1 |
Geschikt voor het materiaal |
Elektrode met het rollen gedrukte LFP, LCO, LMO, NMC, LTO, Koolstof, Grafiet | |
|
2 |
Lopende folieparameter |
Aluminiumfolie (AL): dikte: 9~30um; Breedte: 50~500mm Broodjesdiameter: Max.400mm |
|
|
Cupperfolie (Cu): dikte: 5~30um Breedte: 50~500mm; Broodjesdiameter: Max.400mm; |
|||
| 3 | Rolbreedte | 550 mm | |
| 4 | Het scheuren van breedte | 30~500mm | |
| 5 | Mechanische werkende snelheid | 50m/min | |
| 5 | Het scheuren van snelheid | 1-40m/min | Afhankelijk van het het scheuren effect |
| 7 | De waaier van de elektrodendikte | 50300μm | |
|
8 |
Het scheuren van methode |
1, het Gecombineerde plakmes scheuren; 2, Nishimura-type messen vastgestelde structuur. 3, Scheurend specificaties, 18650/21700 (7 stegen, 7knives /set, omvatten Kathode en Anode die messen scheuren) |
|
| 9 | Het opnieuw opwinden van methode | De dislocatie van de het verschilas van de twee asmisstap het opnieuw opwinden |
Wij verstrekken ook andere volledige automatische productielijn.
