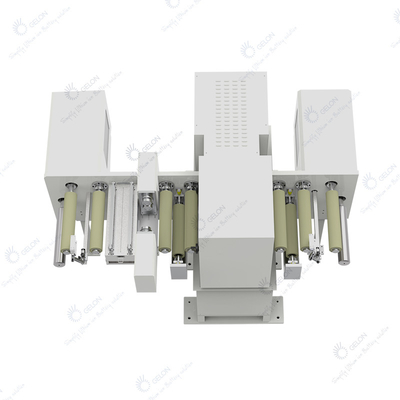

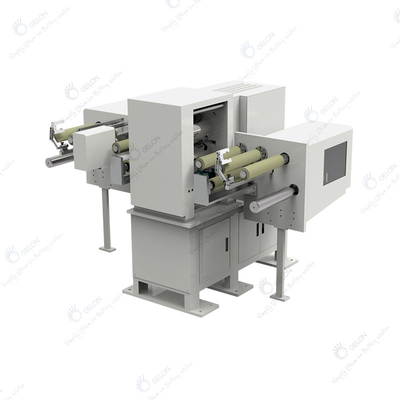

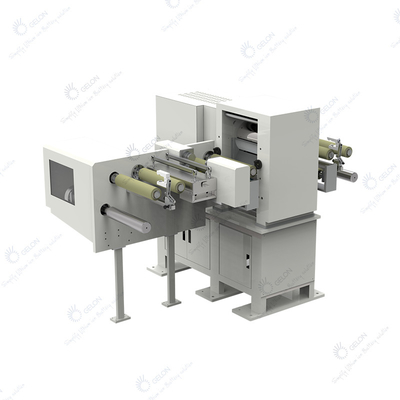

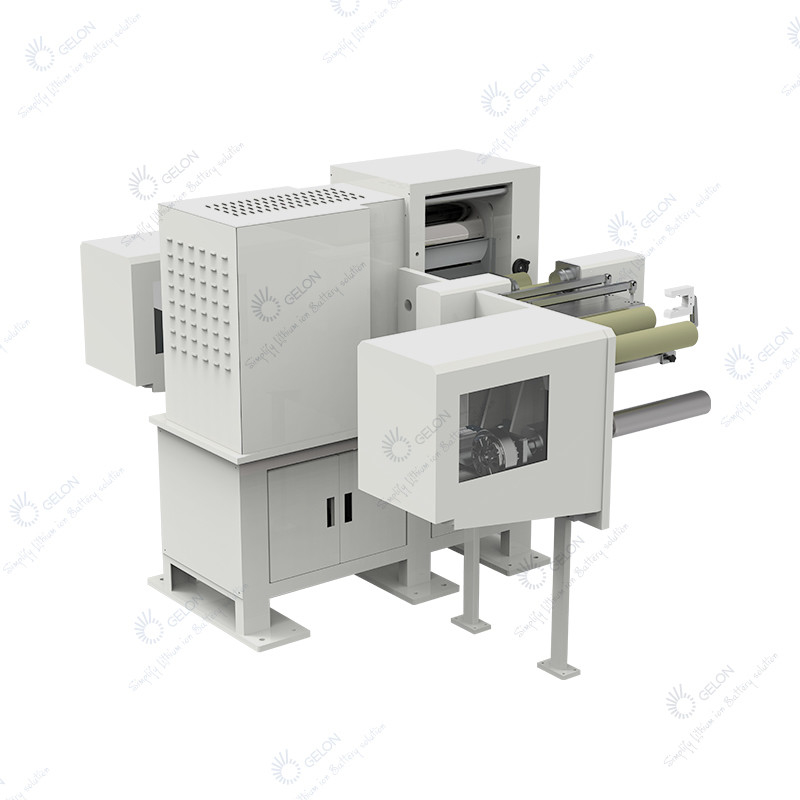

Fabrikant van lithiumbatterij-kalandeermachines Roll-to-roll, opwinden en terugspoelen

Fabrikant van lithiumbatterij-kalandeermachines Rol om op te rollen en terug te spoelen

I. inleiding

De kalander is de belangrijkste uitrusting in de elektrodepersproductielijn.Het is samengesteld uit een gietstalen portaal, rollen, een motorreductor met variabele frequentie, een systeem voor het instellen van de opening, een elektrisch regelsysteem, een voedingsbeschermplaat en een mechanisme voor het reinigen van het roloppervlak.

De belangrijkste functie is de perselektrode om de juiste dichtheid door de rol te bereiken en te voldoen aan de dikte-eisen volgens de elektrode.

.

II.Apparatuurconfiguratie en parameters:

Rolmaat: ∮ 210x330mm (diameter × breedte)

Bedrijfsmodus: continue werking

Machinesnelheid: 5m/min

Materiaalsoort: elektrode

Uiterlijk: grijs

1. Hoofd lichaam:

De belangrijkste functie: de perselektrode bereikt een bepaalde dikte

Rolspecificatie: ∮ 210x330mm (diameter * breedte)

Rolmateriaal: rol van gelegeerd staal uit de 9Cr3Mo-serie

Roller Oppervlaktehardheid: boven hrc66

Rol Uithardingsdiepte: ≥ 8 mm

Roller verchromen: 0,08-0,12 mm

Ruwheid van het roloppervlak: Ra ≤ 0,4

Aanpassing van de rolopening: handmatige aanpassing

Instelbereik rolopening: 0 ~ 2,0 mm

Maximale werkdruk: 80T

Materiaalkleur: grijs

Rolverwarmingsmodus: (optioneel)

Het verwarmingssysteem met gesloten lus: samengesteld uit temperatuurregelaar, solid-state relais en thermokoppel type K.

Verwarmingsvermogen: 1,6 kW * 2 (1 st / bovenste en onderste rollen)

2. Onthaasten

Afrolas : opblaasas met regelventiel, voorzien van opblaaspistool

Specificatie: ∮3 inch * 350 mm

Elektrodespanningscontrole: magnetische rem

Geleidingscontrole: lineaire lagergeleiding

3. Trimmen

Functie: gebruikt om de ongecoate folie aan beide zijden van de elektrode af te snijden, de vouw van de elektrode te verminderen die wordt veroorzaakt door de inconsistente ductiliteit tijdens het rollen, en de schrootsnelheid te verminderen die wordt veroorzaakt door de gebroken elektroderiem

Principe: het bovenste snijmes wordt handmatig gevoed en ondersteund, en de linker en rechter snijmessen worden apart aangestuurd.

Aandrijving: frequentieomzettingsmotor drijft de onderste snijas aan om consistent te zijn met de rolsnelheid

4.Rewvinden

Functie: het oprollen van het gerolde elektrodemateriaal op de doorn

Opwindas : met regelventiel, opblaasas met opblaaspistool

Specificatie: ∮3 inch * 350 mm

Elektrodespanningscontrole: magnetische rem

Geleidingscontrole: lineaire lagergeleiding

Aandrijving: de opwindas door het motorreductor en magnetische koppeling
