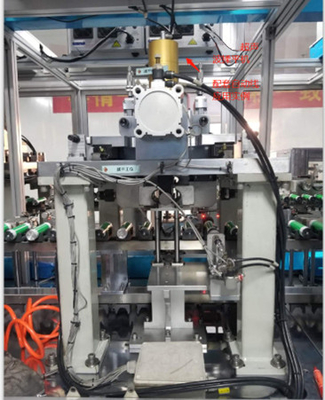

4680 32700 Tafel voor productie van batterijen, kneedmachine met platte kop

Deze machine is geschikt voor een cilindrische jelly roll met multi-tabs

• Ultrasone geleirol met platte kathode
• Ultrasone geleirol met platte anode
• Hoge efficiëntie, lage interne weerstand, is de ideale keuze voor batterijen met grote capaciteit.

Generator:

• Het circuit maakt gebruik van een internationaal geavanceerd full-bridge spanningsregelaarcircuit en is geoptimaliseerd om een ​​constante uitgangsspanning te bereiken
• Automatische frequentietracking, geen handmatige aanpassing
• Spanningsfluctuatie kan werkbereik: 150-260V fluctuatieperiode heeft geen invloed op het uitgangsvermogen en de werkfrequentie.
• Het heeft het internationale technische niveau van soortgelijke producten bereikt.

Kneedsysteem van ultrasone transducer:

• Precisie en stabiliteit van machines.
• Installatie met vaste flens

Geavanceerd ANSYS-analysesysteem:

• Ultrasoon energie-uitwisselingssysteem voor het kneden van metaal, versterkers, het kneden van de bovenste poolvorm zijn strikt via de internationaal erkende eindige-elementensoftware ANSYS voor nauwkeurig ontwerp en analyse
• Deze testmethode kan het niveau bereiken van buitenlandse geavanceerde tegenhangers in ultrasoon vormontwerp,

Ultrasone boven- en onderpolen (kneed platte kop)

• Strikt geselecteerd geïmporteerd speciaal matrijsstaal, slijtvastheid, hoge temperatuurbestendigheid, goede taaiheid, hoge mechanische stijfheid, kleine vervorming na warmtebehandeling, dus de consistentie van de ultrasone uitgangsfrequentie is hoog.
• De omvang van mechanische verplaatsing met hoge frekwentie is groot, sterk en stabiel.
• Internationale toonaangevende professionele warmtebehandelingstechnologie

Effect van flaten:

• Het oppervlak na het kneden is glad, geschikt voor laserkneden na het proces.

Samenstelling van de uitrustingsstructuur

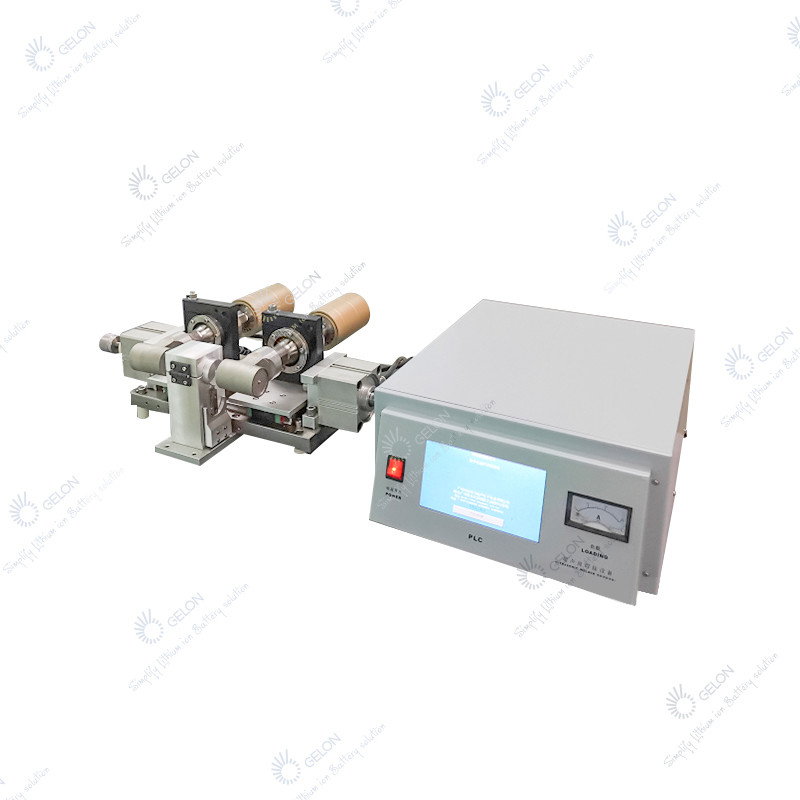

(1) De kneedmachine bestaat voornamelijk uit een ultrasone generator, transducer, bovenste en onderste akoestische paal, enz

(2) De circuitmodus is een full-bridge high-power akoestisch pooltype, dat stabiele prestaties en een sterke output moet hebben.

(3) De bovenste en onderste akoestische palen zijn gemaakt van nieuwe legeringsmaterialen met een goede slijtvastheid

(1) Voor de voeding van de apparatuur is voeding nodig: eenfasig 220VAC ± 10%.

(2) Luchtbron: druk 0,4 ~ 1 MPa, vochtigheid minder dan 48%, temperatuur niet hoger dan 45 ℃

(1) kathode:

Al 0,015-0,020mm.

(2)Anode:

Koperfolie 0.009-0.012mm.

Anode Kathode

(Alleen ter referentie)

Flating hoofd ontwerp

• Flating-tijd: 0,2-1S (0-60s kan in dit programma worden aangepast)
• Vlakdruk: 0,1 MPa ~ 1 MPa, instelbaar.

• Geïmporteerde speciale staalmaterialen
• Ultrasoon kneden voldoet aan de principestandaard van ultrasone akoestiek.

• Handmatige bediening met gereedschapsplatform
• De automatische lijn biedt alleen een ultrasoon energie-uitwisselingssysteem en een ultrasone generator, en de tooling is ontworpen door de hele lijnfabrikant volgens de richting en het gemak van de hele lijn.

• Frequentieverschil tussen transducers≤400Hz.
• Impedantieverschil tussen transducers≤4Ω.
• Capaciteitsverschil tussen transducers≥30MΩ.

• Maximaal ingangsvermogen: 4000VA. (instelbaar)
• Ultrasone frequentie: 20KHZ. (automatisch volgen)
• Constante amplitude, constante druk, constante (instelbare) stroom
• Flating-modus: tijdmodus (Siemens-programma LOGO-besturing).

• Handmotor wordt bestuurd door voetschakelaarsignaal
• Ondersteunende productielijn voor IO-lijnsignaalregeling

• Plat kneden
• Kneden gekwalificeerd tarief: 99,9%.Het eenmalige slagingspercentage is 99,9%.De gebruiker zorgt voor de consistentie van producten, processen en materialen, de operator krijgt professionele training van de leverancier en de klant onderhoudt de apparatuur wekelijks.
• In termen van technologie is het kneedeffect om te voldoen aan de vereisten van de fabrikant en om de productiecapaciteit als de belangrijkste index te waarborgen
• De operator moet elke dag kalibratie uitvoeren voor dit ultrasoon kneden, om er zeker van te zijn dat de kwaliteitsafdeling de massaproductie kan goedkeuren.
• Storing van ultrasone kneedkop en productie onder de toestand van stroperig materiaal behoren niet tot de reikwijdte van deze storing

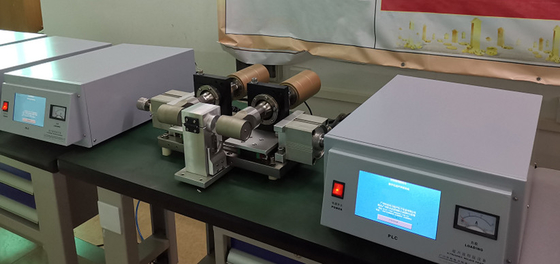

• Algemene structuur: ultrasone generator, ultrasoon transducersysteem, ultrasone op en neer akoestische palen, pneumatische componenten, frame, werkbank, enz. (Handmotor met werkbank, zonder werkbank met productielijn)
• De ontworpen levensduur van de apparatuur is 10 jaar.Levensduur 10 jaar De gebruiker moet ervoor zorgen dat de producten, processen en materialen consistent zijn, dat de operators professionele training hebben gekregen van de leverancier en dat de vraagsteller de apparatuur regelmatig wekelijks onderhoudt.

Machine-eenheid

1, stofverwijderingsapparaat (met stofverwijderingsmachine);

2, de batterij moet de positionering van het eindvlak hebben;

3, het armatuur in contact met de batterij is niet van metaal;

4, Klem snel en betrouwbaar (geen axiale beweging);

5, er is slechts één set ultrasone apparaten (alleen de positieve elektrode kneden)

• Ggrootte van de generator (LxBxH ):

3880 elektriciteitsdoos: 520 mm 480 mm390 mm;

• Afmeting kneedkop (Bovenkant: LxBxH):

420 mm x 295 mm x 473 mmmm
