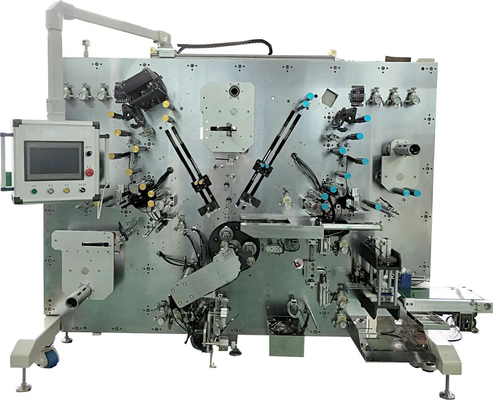

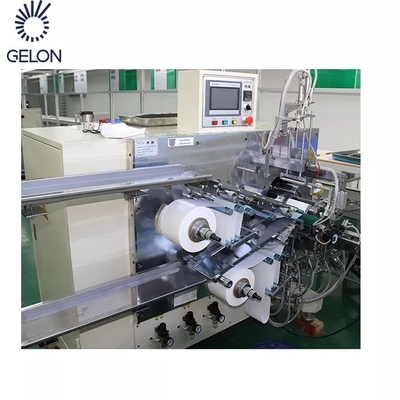

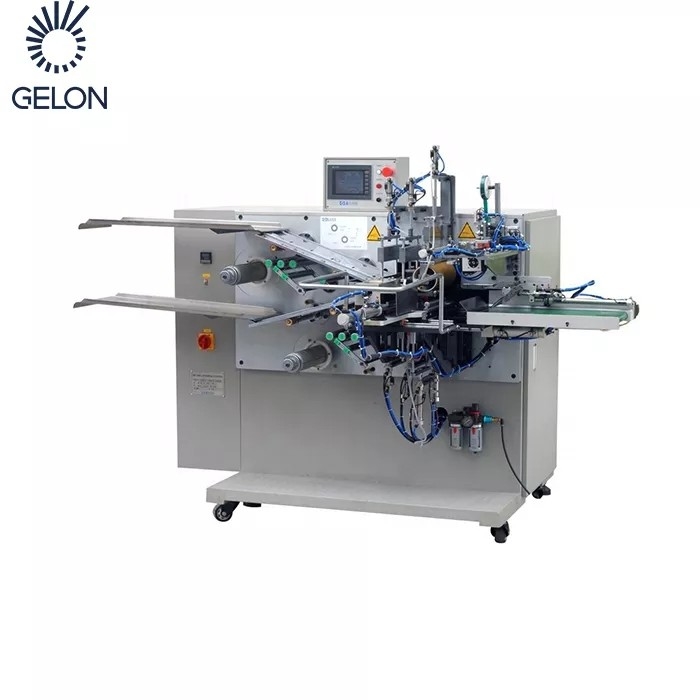

Van de het Materiaalcilinder van de Gelonbatterij van het de cellithium van de de batterijproductielijn de windende machine van auto-Semiauto

I. inleiding

Eigenschap:

1. De volledige nokkencontrole wordt goedgekeurd voor het trekken en duwende naald en het omkeren. Het materiaal is stabiel, met hoog rendement en laag mislukkingstarief.

2. De elektrode keurt controle de met drie richtingen van de afwijkingscorrectie goed: het afwikkelen zich, proces en pre-windt om productkwaliteit te verzekeren.

Het materiaal windt de positieve en negatieve elektrodenstukken en de diafragma's van lithium-ionenbatterijelementen rond de batterijcellen na het overgaan door mechanismen zoals stofverwijdering, spanningscontrole, kwaliteitscontrole, lengtemeting, reizende afwijkingscorrectie, statische elektriciteitsverwijdering, enz. Na de voltooiing van de productie van de cel, de kort:sluitentest, de gebrekkige lossing en de transmissie van de transportband.

II.Specifications

1. Het winden methode:

A. 3 positie die met 3 windende naalden winden.

B. naalddiameter Ø 3,5 (of aangepast (Ø 3,5 - Ø 8,0))

C. windende diameter: Φ 18 - Φ 23mm (van toepassing op 18650, 21700, enz.)

D. aantal lusjes: 1-2 voor zowel kathode als anode, of alle lusjes

E. blootgestelde Lusjeslengte: 825mm

2. Hetwindennauwkeurigheid

A. groepering van kathode en anode: ± 0.3mm

B. groepering tussen elektrode en separator: ± 0.3mm

Nota: de kathode en de anode worden verbeterd 3 keer respectievelijk (afwikkelende correctie, procescorrectie en pre-windt correctie)

C.Alignment van twee lagen van separator: ± 0.5mm

3.Winding capaciteit

1. Productiecapaciteit

Productiesnelheid: ≥ 20 p.p.m. binnen 1200mm lange Anode; (21700 cellen)

Het tarief ≥ 95% van de gewassenmobilisering

mobiliseringstarief = {totale productie/(starttijd - noodzakelijke conclusietijd) × Theoretische productiesnelheid van materiaal} × 100%, noodzakelijke conclusietijd: onderbreking door niet materiaalredenen wordt veroorzaakt, zoals de tijd van de productievoorbereiding voor het bijtanken en riemverbinding die.

2. Kwalificatietarief ≥ 98%

Kwalificatietarief = totaal aantal goede producten/(totale productie - noodzakelijke conclusie) × 100% (behalve slechte materialen)

Het is noodzakelijk die de hoeveelheid producten met gebreken af te trekken door niet materiaalfactoren, zoals slechte bandverbinding, uit tolerantie van folielengte, gebrekkige ontbrekende lusjes, enz. wordt veroorzaakt.

Spanning van kathode en anode: 20N regelbaar (settable)

Diafragmaspanning: 10N regelbaar (settable)

IV. materiaal installatie en het opdragen

1. Voeding: enige fase AC220V ± 10% 50Hz

2. Luchtlevering: 0.5-0.7mpa (wanneer de luchtlevering 0.5MPa is,

de vereiste stroom is 300NL/min)

3. Gebruiksmilieu (volgens JISB3502)

A.Working temperatuur: 0-55 ℃

B. In de drogende ruimte, moeten er geen corrosief gas of brandbaar milieu, en geen ruw milieu van stof zijn

4. Afmeting: 2850 X 2050 (Aangepast) X 1800mm

5. Kleur: (Aangepast) zilver

6. Gewicht: Ongeveer 3000kg (≤ 750KG/m2).

7. Macht: 12KW

8.Noise: ≤ 75db (exclusief de ventilator van de stofzuiging)

De volledige Automatische van het de Lopende bandelektrische voertuig van de Autobatterij de BatterijLopende band Li Ion Battery Plant Equipment integreert hoogste de materialenfabrikant van China, kan Gelon volledige reeks van grondstoffenoplossing voor Lithium ionenbatterij leveren. Onze overwegende producten zijn LFP, LMO, LCO, NMC, NCA; LTO, MCMB, natuurlijk grafiet, Separator, Electrolyte& Andere toebehoren (SBR CMC NMPPVDF, sup-Li, Al&Ni-Lusjes, en de markeringen van batterijpakken., enz.) voor de nieuwe ionenbatterijen van het machtslithium.
Gebaseerd op onze uitgebreide batteryproductionervaringen en van het batterijmateriaal factrories, kunnen wij kant en klare oplossing voor klant, en het projectontwerp van de indertakelithium ionenbatterij, het construction&training ontwerpen en aanbieden.
Onderhand, Gelon-heeft de Groep met succes de automatische fabrikanten van de materiaal formany bekende batterij, zoals TESLA, LG, SONY, ATL ...... geleverd; ook met succes aangeboden kant en klare projecten in Bolivië, Argentinië, het Verenigd Koninkrijk, Rusland, Turkije, Thailand, Indisch Indonesië, Zuid-Afrika….
