| Vacuümgraad: | -0.098Mpa | Structuur: | Enig wapentype |
|---|---|---|---|
| Omwentelingssnelheid r/min: | 0~51r/min | Langzame Schacht: | 2 schachten met Draaitype Opruier |
| Snelle schacht: | Dubbele snelle schacht met twee Φ50-van de verspreidingsreeksen schijf | Het opheffen hoogte: | 210mm |
| Stroom: | AC: 3phase*380V、 50Hz; | Afmeting: | L1350*W800*H1550 (mm) |
| Gewicht: | Ongeveer 570kg | Het opheffen wijze: | Het spoorschip van de voeringsgids opheffen het met motor |

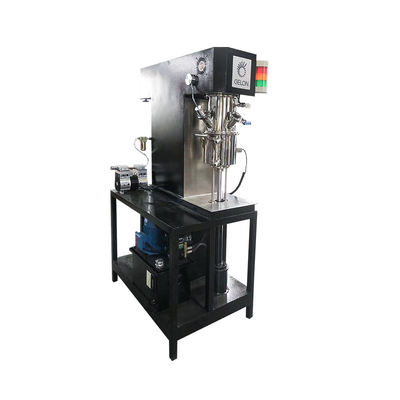

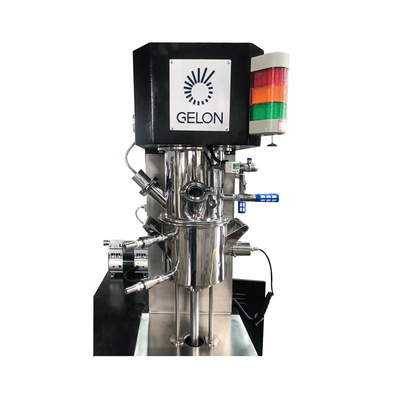

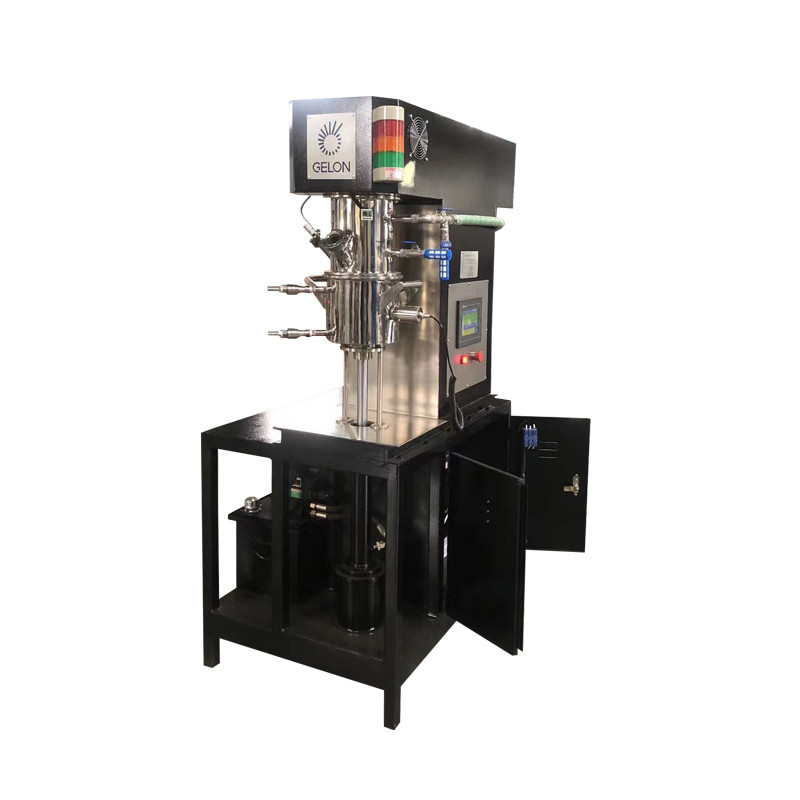

GN-PM-5L DUBBELE PLANETARISCHE MIXER
1.Summary:
Onze dubbele planetarische verspreidende machtsmixer heeft de theorieën van de traditionele dubbele planetarische mixer gecombineerd en wordt de hoge snelheids verspreidende mixer, om een nieuwe, hoog-efficiënte machine te creëren, momenteel het wijd gebruikt op nieuwe energiegebieden.
Vanaf het karakter van lithium-Ionenmachtscellen en elektronikacapaciteit, ontwikkelden wij nieuwe versterkte machines die op het droge poederproces worden toegepast om Lithium tot macht positive&negative elektrodendunne modder te maken, die op de traditionele planetarische mixers wordt gebaseerd en machtsmixers, met hoge omwentelingssnelheden en grotere torsie te verspreiden. Tijdens het ontwerp, kunnen onze bedrijf volledig nagedacht factoren zoals de rotatiesnelheid die van opruiers, macht, lineaire verspreidingssnelheid, de hoge weerstand mengen van de viscositeitsdunne modder die door de redelijke vorm van de draaiopruier wordt verminderd, en distributie van onstuimigheidsintensiteit binnen van het schip de efficiëntere en stabielere dubbele planetarische machtsmixer te creëren en de versterkte draaiopruiers de hoge dunne modder van de viscositeitsbatterij behandelen. De opruierskarakters voor de machtsmixer is dat - de revolutie en de omwenteling van draaiopruier zijn met de wijzers van de klok mee - ondertussen de omwenteling voor hoge snelheid het verspreiden tegen de wijzers van de klok in is, de waarvan snelheid regelbaar is om de materialen te maken zich moeilijk onder het scheren, het kneden en het verspreiden bewegen, effectief al dode punt en het beklimmen van fenomenen tijdens zich het mengen elimineert. Drie reeksen mechanische verbindingen, die samen met het zachte en stilte verzegelen worden gekoppeld om betrouwbare verbindingsprestaties ervoor te zorgen. Voor de controle van de materialentemperatuur, heeft het met unieke thermoscope technologie-planetarische kader en thermoscope staaf voor revolutie gebruikt. Pt100 hebben de sensoren van de temperatuurmeting direct contact met materiaal, zeer verhogend nauwkeurigheid van temperatuurmeting, is de reactie veel sneller, wordt de fout verminderd tot slechts ±0.2℃.
De machine wordt samengesteld van de basis, de dwarsligger, de rechte kolom, de verzegelende dekking, het schip, het transmissiesysteem en het elektronische controlesysteem.
2. Hoofd Technische Configuratie
| Nr. | Naam | Model en Specificatie | Plaats van Oorsprong |
| 1 | Afremmer | BLD11-23-1.5kW-4P | Jianglang |
| 2 | Motor | 1.5Kw-4P met lage snelheid, 1 eenheid; Hoge snelheid 1.5Kw-2P, 1 eenheid | WANNAN |
| 3 | Het metaal turboversnellingsbak van de Alluminumlegering | NMRV040-F1-15 (4P-0.25KW) (met motor) | LITIAN |
| 4 | Frequentieomschakelaar | 1.5Kw×1 eenheid; 1.5Kw×1 eenheid | Danfoss-Denemarken |
| 5 | Thermokoppel | Pt100 (de meting van de hoge precisietemperatuur) | HTC |
| 6 | Lager | Vanaf tekening | FAG |
| 7 | De Verbinding van de skeletolie | De olieverbinding van het fluor rubberskelet | NOK |
| 8 | Elektrische component | Zwakstroom elektrische componenten | Siemens |
| 9 | Klep | Vanaf tekening | Ennis |
| 10 | Mechanische verbinding | Twee reeksen het mechanische verzegelen | Japan |
| 11 | Toestel |
Verhardende behandeling voor toesteloppervlakte, nauwkeurige grond eindig, met spiraalvormige toesteltransmissie |
Sanlong |
| 12 | Smeringsvet | Hoge snelheid die speciaal vet dragen 400 graad | „Beste“ Merk |
3.Main technische Parameter
| 1 | Vacuümgraad | -0.098MPa |
| 2 | Structuur | Enig wapentype |
| 3 | Omwentelingssnelheid r/min |
Revolutie: 0~51r/min, Omwenteling: 0~102r/min (frequentie-Omzet 0~50Hz); Hoge snelheid: 0~8800r/min (frequentie-Omzet 0~70Hz); |
| 4 | Langzame Schacht | 2 schachten met Draaitype Opruier; |
| 5 | Snelle schacht | Dubbele snelle schacht met twee Φ50-van de verspreidingsreeksen schijf |
| 6 | Het opheffen wijze | Het spoorschip van de voeringsgids opheffen het met motor |
| 7 | Het opheffen hoogte | 210mm |
| 8 | Plaats van schip | Er zijn vier stukken van de positieplaat van de krommevorm bij de voorzijde en achtergedeelte voor inrichting, met convexe randstructuur, om de centrumpositie ervoor te zorgen |
| 9 | Lawaai | Gemeten buiten 1M van het materiaal, lawaai ≤80dB |
| 10 | Wijze van Temperatuurmeting | Temperatuur het testen het hoofd raakt ver materiaal, 1/3 vanaf de schipbodem, revotionmotie, het binnenapparaat van de reeksen elektrische overdracht |
| 11 | Stroom | AC: 3phase*380V, 50Hz; |
| 12 | Afmeting | L1350W800H1550 (mm); |
| 13 | Gewicht | Abt 570kg |
4.Vessel
De binnen en buitenoppervlakte zal daarna helder met automatisch poetsmiddel worden opgepoetst
verwerkt schip. De het schiplichaam en bodem zijn uitgerust met de kanalen van de waterkoelingscirkel. De de gidsplaat van het schiplichaam past foutloos daarna de jasjemuur aan
draaibankverwerking. De schipbodem heeft jasje en gids vloeibare latjes. Waterkoelingsinham en afzet DN25 met snel-schakelaar 2sets, afzetdn50 kogelklep 1 reeks, vatlichaam met 1 reeks, slotwapen 2 reeksen.
A, Schipstructuur
| 1 | Afmeting (binnendiameter door binnenhoogte) | Φ250×160mm |
| 2 | Ontwerpcapaciteit (L) | 7.85L |
| 3 | Ontwerpdruk (MPa) | binnen van schip -0.098Mpa, Jasje 0.4Mpa; |
| 4 | Ontwerptemperatuur (°C) | -10~200; |
| 5 | Hoofdmateriaal | roestvrij staal 304; |
| 6 | Dikte van shell (mm) | Binnenshellδ4mm (daadwerkelijke metingsdikte na het machinaal bewerken), Jacketδ3mm; |
| 7 | Temperatuur het aanpassen Wijze | Van de van de waterkoelingsjasje, inham en afzet pijpgrootte: DN15; |
| 8 | Lossingswijze | DN20 kogelklep |
| 9 | Bewegende wijze | Met de hand gedragen |
| 10 | Qty | PCs 1 |
B, Schip op en neer
| 1 | De macht van de schiplift: 0.25w |
| 2 | De opheffende gids is het spoor van de voeringsgids: 2 PCs, 20x400 met dubbele schuif. |
C, vaste het standpunt van het Schiplichaam
| 1 | De steun van de schiplift heeft vier positieinrichtingen, vast na het krijgen in plaats. |
5.Vessel pijp
| s/n | Gebruik | Spec. | QTY | NOTA'S |
| 1 | Poeder het vullen pijp | DN60 | 1 | DN60 vullende haven |
| 2 | Gezichtsglas | DN50 | 2 | LEIDEN gezichtsglas |
| 3 | Vacuüm | DN10 | 1 | Snel open type |
| 4 | Ventilatie | DN10 | 1 | Snel open type |
| 5 | Vacuümmeter | M14×1.5 | 1 | Vacuümmeter |
6.Main materiaal
| s/n | Naam | Materiaal | s/n | Naam | Materiaal | |
| 1 | Hoger vat | 304 | 4 | Mengt schacht, die schacht verspreiden | 321 | |
| 2 | Onderaan vat | 304 | 5 | Mengt blad, die blad verspreiden | 316 | |
| 3 | Jasje | 304 | 6 | kader, kelderverdieping | Q235 |
7.Mixing schacht en blad
| 1 | De opruier van het draaikader: 2 reeks, omwentelingssnelheid: 0-102rpm, opruier zal worden gesmeed om gehele gestalte te geven, vier schachten die, CNC na het oppoetsen met spiegel Ra0.025 verbinden; |
| 2 | Verspreidende schacht: 2set, omwentelingssnelheid: 0-8800rpm, het dragende Duits: FAG, die raadselverbinding, 2 PCs goedkeuren van schijven Φ50 op elke schacht, lineaire snelheid: 0-23m/s; |
| 3 | schacht en opruier: de oppervlakte is opgepoetst, worden de schijven geplaatst evenwichtige behandeling als G6.3.Distance tussen opruier en de bodem van het vat is 23mm, is de afstand tussen opruier en de muur van het schip 23mm, is de afstand tussen twee opruiers 23mm; |
| 4 | schachtverbinding: mechanische verbindingsstructuur |
| 5 | Planetarisch kabinet: goedkeurend spiraalvormige toesteltransmissie, wordt de synchrony riem gemaakt van het merkpoorten van de V.S. |
|
Opmerking: 1, plaatste speciale de oliecilinder van het veiligheidsslot, verhindert het schip te dalen om het vacuüm te handhaven; 2, plaatsen de gehele kelderverdieping als ontmanteld, gemakkelijk om de synchrony riem te herstellen en te vervangen |
|
8.Vacuum systeem (automatisch)
| 1 | vertoningsmeter, kogelklep; |
| 2 | schacht mechanische verbinding: legeringsmetaal |
| 3 | Boven en beneden schip is EPDM-verbinding, is de statische positie o-vormepdm verbinding, kan de vacuümgraad -0.098MPa (zonder vacuümpomp) bereiken; |

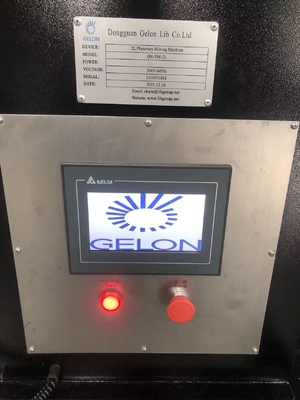

9. Elektrische componenten
| S/N |
Elektrisch kabinet 1pcs: l Één vastgestelde hoge snelheids verspreidende lopende controle (met inbegrip van begin/einde, versnel/ver*tragen); l Één reeks van het verspreiden van snelheids testend systeem, een snelheidsmeter; l Één vastgestelde ofrevolution die controlesysteem mengen (met inbegrip van begin/einde, versnel/ver*tragen); l Één reeks van het proefsysteem van de revolutiesnelheid, één snelheidsmeter; l Één reeks van temperatuur testend systeem; l Lopende tijdcalculator, geldig/unvalid knoop voor de tijd, PCs 1 per elk l Één reeks van de knoop van de vacuümpompcontrole (met inbegrip van begin/einde); l Één reeks van vlek lichte knoop (met inbegrip van begin/einde) l Noodsituatieknoop, PCs 1; het licht van de machtsindicator, PCs 1, verschuift PCs 1 |
| Opmerking |
1, Lopende elektrische voltage380v/50hz/3 fase, controleert elektrisch voltage 24VDC; 2, de Schakelaar, de luchtschakelaar, de breker enz. zijn Seimens; 3, Middenrelais: Japan IDEC; 4, motor Met lage snelheid, hoge snelheidsmotor zijn VFD-begin; 5, Alle toestellencomponenten zoals: de motor, inductor, solenoïdeklep, de beschermingsrang van de grensschakelaar is niet minder dan IP54 |
10.Safety-koppelingssysteem
| 1 | De machine houdt eens op dringend de noodsituatieknoop, die niet te werk gegaan om het even welke verrichting kan zijn |
| 2 | De verspreidende schacht roteert na de schipstijgingen |
| 3 | De verspreidende schacht houdt op nadat het schip neer wordt |
| 4 | Het houdt op wanneer de elektrische stroom over het werkingsgebied is |
| 5 | De mixer, het elektrische kabinet en het controlebord zouden moeten zijn het elektro aan de grond zetten |
11.Spare deel
| s/n | Naam | Spec. | Materiaal | QTY | Opmerking |
| 1 | Schipverbinding | T vormverbinding L=650 | EPDM | 1 |
